在制造業(yè)的眾多工藝環(huán)節(jié)中，鋼結(jié)構(gòu)除銹是保障產(chǎn)品質(zhì)量與使用壽命的關(guān)鍵步驟，而鋼丸作為一種**的除銹耗材，其合理選用至關(guān)重要。不同工件因材質(zhì)各異、表面狀態(tài)復(fù)雜多變，需要適配的鋼丸才能達(dá)到**佳除銹效果，同時避免對工件造成損傷。

一、工件材質(zhì)

 ? 碳鋼材質(zhì)工件

   碳鋼是工業(yè)領(lǐng)域廣泛應(yīng)用的基礎(chǔ)材料，具有不同的含碳量，從低碳鋼到高碳鋼成分跨度較大。對于低碳鋼工件，如常見的建筑用輕鋼構(gòu)件，其硬度相對較低、韌性較好。此時，可選用硬度適中的鑄鋼丸，一般洛氏硬度（HRC）在 40 - 50 之間。這類鋼丸能有效擊碎工件表面鐵銹，且憑借自身韌性不易破碎，可多次循環(huán)使用，降低成本。在沖擊力作用下，它既能去除銹蝕物，又不會在工件表面留下過深凹痕，確保工件尺寸精度。

   高碳鋼工件，像一些工具鋼制成的機(jī)械零件，由于含碳量高，硬度較大。若使用普通硬度鋼丸，不僅除銹效果欠佳，鋼丸自身還容易磨損破碎。應(yīng)挑選高硬度的強(qiáng)化鋼丸，HRC 可達(dá) 55 - 65，以足夠的沖擊力突破堅硬的氧化層，實現(xiàn)深度除銹。但需注意控制拋射參數(shù)，防止對高碳鋼工件造成微觀裂紋等損傷，影響其機(jī)械性能。

         ? 不銹鋼材質(zhì)工件

   不銹鋼以其優(yōu)良的耐腐蝕性著稱，但在特定環(huán)境下仍會生銹。不銹鋼工件表面通常較為光滑，且對表面光潔度要求極高，以維持其美觀與防腐蝕性能。針對此類工件，宜采用不銹鋼絲切丸。這種鋼丸材質(zhì)與不銹鋼工件相近，化學(xué)成分兼容性好，能避免不同金屬間的電化學(xué)腐蝕風(fēng)險。其粒度一般較細(xì)，多在 0.2 - 0.8mm 之間，精細(xì)打磨工件表面微小銹斑，在除銹同時**大程度保留工件原始表面光潔度，滿足食品加工設(shè)備、醫(yī)療器械等對不銹鋼工件外觀與衛(wèi)生標(biāo)準(zhǔn)的嚴(yán)苛要求。

         ? 有色金屬合金工件

   鋁合金、銅合金等有色金屬合金在航空航天、電子電器領(lǐng)域應(yīng)用頗多。鋁合金工件質(zhì)輕且強(qiáng)度較高，但其表面氧化膜性質(zhì)特殊。處理鋁合金時，要選用硬度低、材質(zhì)軟的鋁丸或陶瓷丸，硬度 HRC 約 20 - 30。這類軟質(zhì)鋼丸能溫和去除鋁合金表面疏松氧化層，防止對鋁基體造成劃傷，保障其結(jié)構(gòu)完整性與后續(xù)表面處理效果。例如航空發(fā)動機(jī)鋁合金葉片的除銹，精準(zhǔn)的軟質(zhì)鋼丸選擇是確保葉片空氣動力學(xué)性能不受損的關(guān)鍵。

   銅合金工件，考慮到銅的質(zhì)地較軟和良好導(dǎo)電性，適合采用銅基合金丸或天然磨料如石榴石砂（經(jīng)特殊處理制成丸狀）。石榴石砂化學(xué)性質(zhì)穩(wěn)定，不會與銅發(fā)生反應(yīng)，且粒度均勻，能在去除銅銹的同時保持銅合金工件古樸色澤與獨(dú)特質(zhì)感，適用于文物修復(fù)、高檔工藝品制造中的銅質(zhì)部件除銹。

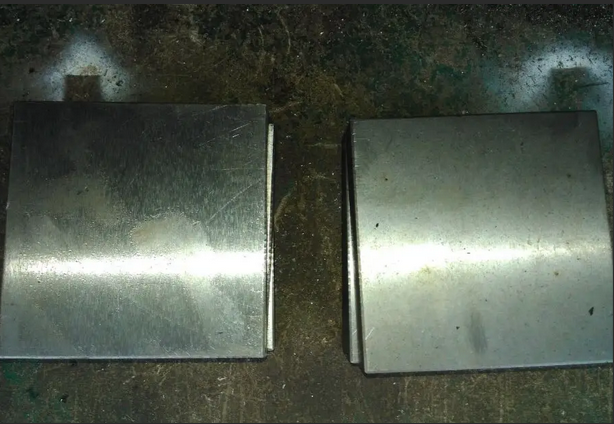

（碳鋼）

（航空發(fā)動機(jī)鋁合金葉片）

二、工件表面狀態(tài)

? 輕度銹蝕表面

        當(dāng)工件表面僅有薄薄一層浮銹，如存放時間較短、環(huán)境濕度不大的鋼材，重點(diǎn)在于**、無損地去除銹跡。此時，可選擇粒度較小的鋼丸，像 0.4 - 0.6mm 的普通鑄鋼丸，小粒度鋼丸單位面積沖擊力相對溫和，能精準(zhǔn) “擦拭” 掉浮銹，且不會過度切削工件表面，保持工件原有平整度。配合較低的拋射速度，在**除銹效果前提下，減少粉塵產(chǎn)生，優(yōu)化車間環(huán)境，常用于室內(nèi)精密機(jī)械零部件的預(yù)處理。

? 中度銹蝕表面

  中度銹蝕意味著銹層有一定厚度，可能伴有局部坑洼。對于這類工件，需要鋼丸具備更強(qiáng)的沖擊力?？蛇x用粒度在 0.8 - 1.2mm 的強(qiáng)化鋼丸，且適當(dāng)提高拋射強(qiáng)度。強(qiáng)化鋼丸硬度較高，能快速擊碎較厚銹層，而合理增大的粒度使其在沖擊時能量分布更均勻，有效填補(bǔ)坑洼處沖擊空白，使除銹后的工件表面相對平整，為后續(xù)涂裝等工序筑牢基礎(chǔ)，常見于戶外大型鋼結(jié)構(gòu)廣告牌、橋梁鋼梁等的除銹翻新。

（銹蝕金屬表面紋理）

? 重度銹蝕與腐蝕表面

  面對長期暴露戶外、遭受嚴(yán)重腐蝕的工件，如海邊碼頭的鋼結(jié)構(gòu)設(shè)施，其表面銹層厚、腐蝕坑深，甚至可能存在部分金屬基體已被侵蝕的情況。此時，單一粒度鋼丸難以勝任，需采用混合粒度鋼丸組合拋射，例如將 1.0 - 1.5mm 的大粒度高硬度鋼丸與 0.6 - 0.8mm 的中小粒度鋼丸按一定比例搭配。大粒度鋼丸負(fù)責(zé)攻堅厚銹層、敲掉大塊腐蝕產(chǎn)物，中小粒度鋼丸跟進(jìn)細(xì)化處理，打磨坑洼底部與邊緣，使工件表面逐步恢復(fù)平整。同時，可結(jié)合化學(xué)預(yù)處理方法，先利用酸性溶液適度溶解頑固銹漬，再用鋼丸**清理，雙管齊下應(yīng)對棘手的重度銹蝕難題。

總之，在鋼結(jié)構(gòu)除銹領(lǐng)域，依據(jù)工件材質(zhì)和表面狀態(tài)科學(xué)選擇鋼丸并非易事，需要綜合考量物理、化學(xué)多方面因素。每一次精準(zhǔn)選型都是對工件質(zhì)量、生產(chǎn)成本、后續(xù)工藝順暢性的有力保障，助力制造業(yè)在精細(xì)工藝中不斷前行。

鴻鑫鋼丸---您身邊**貼心的防腐除銹專家 ！

咨詢熱線：400-038-8928

電話：027-84841595

鋼丸姐熱線：13016427928

官方網(wǎng)站：www.maigangwan.com
