在鋼結(jié)構(gòu)拋丸處理過程中，鋼丸的選擇至關(guān)重要，本文將從硬度、密度、形狀、尺寸等多個方面，為大家詳細解析如何科學(xué)選擇鋼丸。

  首先，鋼丸的硬度是一個關(guān)鍵因素。硬度與清理速度成正比，但與壽命成反比。硬度過高時，鋼丸清理速度快，但易碎，消耗量大，壽命短；硬度過低時，鋼丸清理效果差，且易變形、破碎。因此，鋼丸的硬度應(yīng)適中，一般推薦硬度值約為HRC40-50，這樣既能bao證清理效果，又能延長使用壽命。

  其次，鋼丸的密度也不容忽視。密度大于7.4g/cm3的鋼丸，內(nèi)部缺陷趨于zui小，使用壽命更長。例如，鋼絲切丸的密度約為7.8g/cm3，具有較高的使用壽命和清理效率。

  鋼丸的形狀和尺寸同樣影響清理效果。球形鋼丸清理效果均勻，適用于大多數(shù)情況；而不規(guī)則形狀的鋼丸或鋼絲切丸，清理功率更高，但表面粗糙度也會相應(yīng)增加。在選擇鋼丸尺寸時，應(yīng)根據(jù)工件外表粗糙度與硬度來確定。一般來說，鋼丸直徑越大，清理后的外表粗糙度越高，但清理效率也更高。對于鋼結(jié)構(gòu)拋丸，通常推薦選擇直徑較大的鋼丸以提高清理效率。

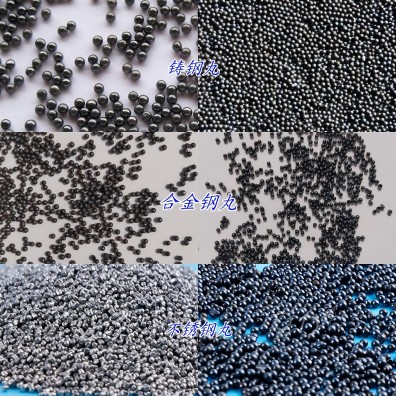

  此外，鋼丸的材質(zhì)也是選擇時需要考慮的因素。對于鋼結(jié)構(gòu)拋丸，通常選用硬度適中、韌性強、抗沖擊的鋼丸，如鑄鋼丸、鋼絲切丸等。這些鋼丸不僅清理效果好，而且使用壽命長，能夠反復(fù)多次使用。

  在實際操作中，為了確保清理效率和鑄件表面質(zhì)量的穩(wěn)定，還需要注意以下幾點：一是定時補充加料，且每次加料不超過鋼丸總量的10%，以bao持鋼丸的粒度級配不變；二是準(zhǔn)確調(diào)整和經(jīng)常檢查拋頭熱點，bao證丸砂分離器的正常工作，確保足夠的下砂量；三是清理時間控制在去除粘砂和氧化皮、露出金屬本體即可，避免過度清理增加成本。

  因此，科學(xué)選擇鋼丸對于鋼結(jié)構(gòu)拋丸處理至關(guān)重要。通過綜合考慮鋼丸的硬度、密度、形狀、尺寸和材質(zhì)等因素，并結(jié)合實際操作中的注意事項，我們可以有效提高拋丸效率和質(zhì)量，降低生產(chǎn)成本和環(huán)境污染。

鴻鑫鋼丸---您身邊Zui貼心的防腐除銹專家 ！

咨詢熱線：400-038-8928

電話：027-84841595

鋼丸姐熱線：13016427928

官方網(wǎng)站：www.maigangwan.com
